4.5 Mise en forme de Graphique

Pour ajouter le compteur nombre de tasses en série au graphique :

• Ajouter une série de type Barre, configurer le champ Filter String :

Figure 147 : Configuration FilterString

• Si votre courbe est au second plan par rapport aux barres du compteur, inverser l’ordre des séries par glisser/déposer dans l’arborescence du graphique.

Pour ajouter un axe secondaire en ordonnée à la seconde série :

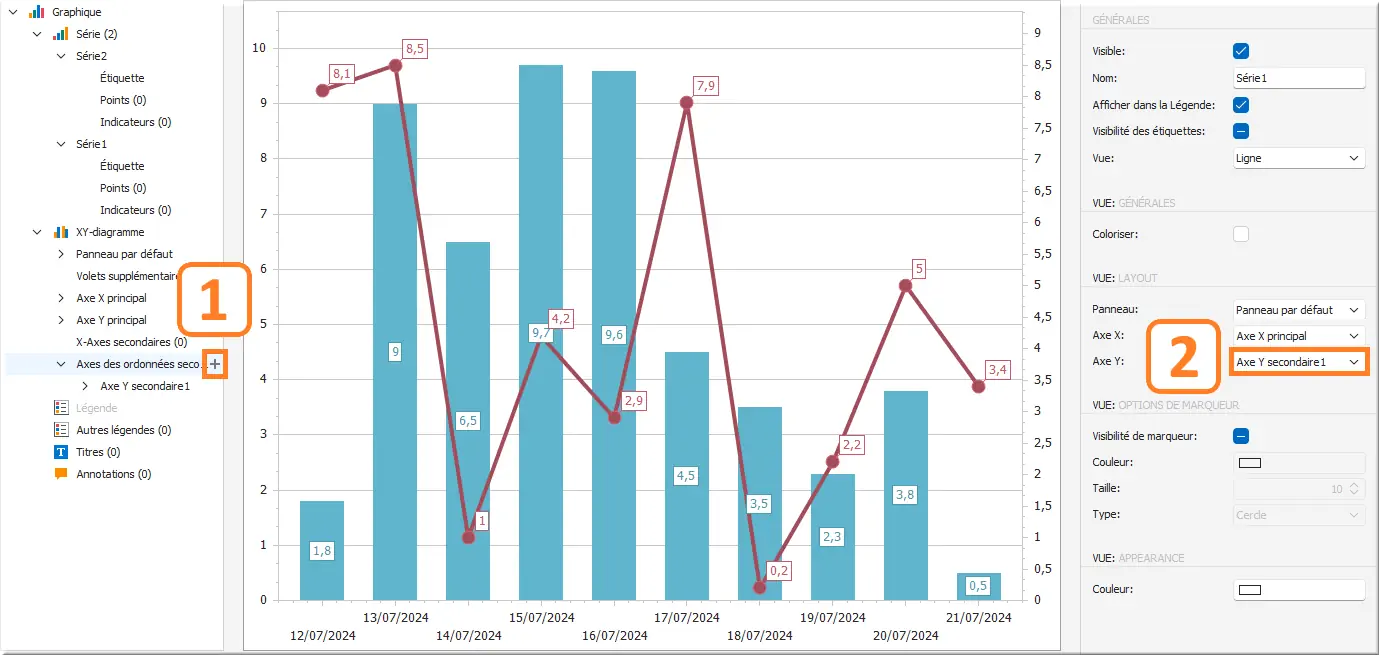

Figure 148 : Affecter axe ordonnées secondaire

Dans l’arborescence du graphique :

1. Sur la catégorie Axes des ordonnées secondaires, clic "+" ;
2. Sélectionner la série relative au compteur de tasse.
   Clic listbox Axe Y ⟏ jusqu'à Axe Y secondaire 1.

Pour déplacer la légende, cliquer dessus pour la sélectionner.
Dans l’onglet Propriétés du panneau de droite :

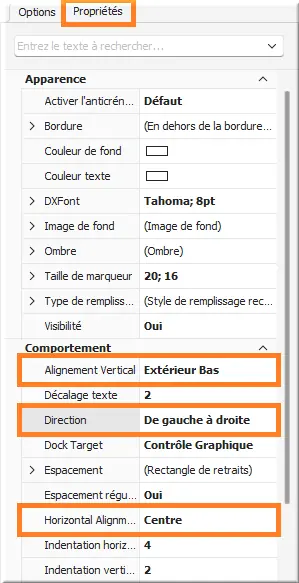

Figure 149 : Propriétés de la légende

1. Alignement Vertical : Extérieur Bas ;
2. Direction : De gauche à droite.
3. Horizontal Alignement : Centre ;

Simplifier les points de la courbe et les étiquettes.
Dans l’onglet Options de la série :

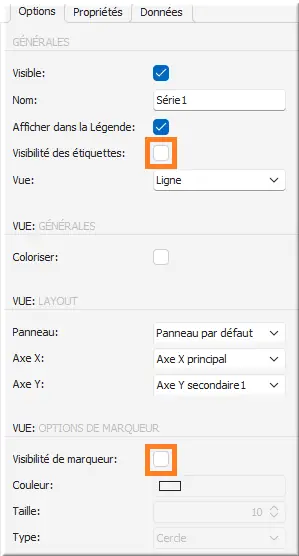

Figure 150 : Visu info courbe

Décocher :

1. Visibilité des étiquettes: ☐ ;
2. Visibilité de marqueur: ☐.

Modifier l’échelle de temps en abscisse du graphique en cliquant sur l’axe ou dans l’arborescence du graphique.
Dans l'onglet Propriétés :

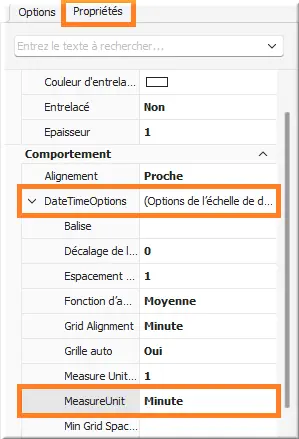

Figure 151 : Graduations abscisse

Dans la rubrique Comportement :

1. DateTimeOptions : (Options de l'échelle de d…) ;
2. MeasureUnit : Minute en fonction de la durée de vos évènements.
